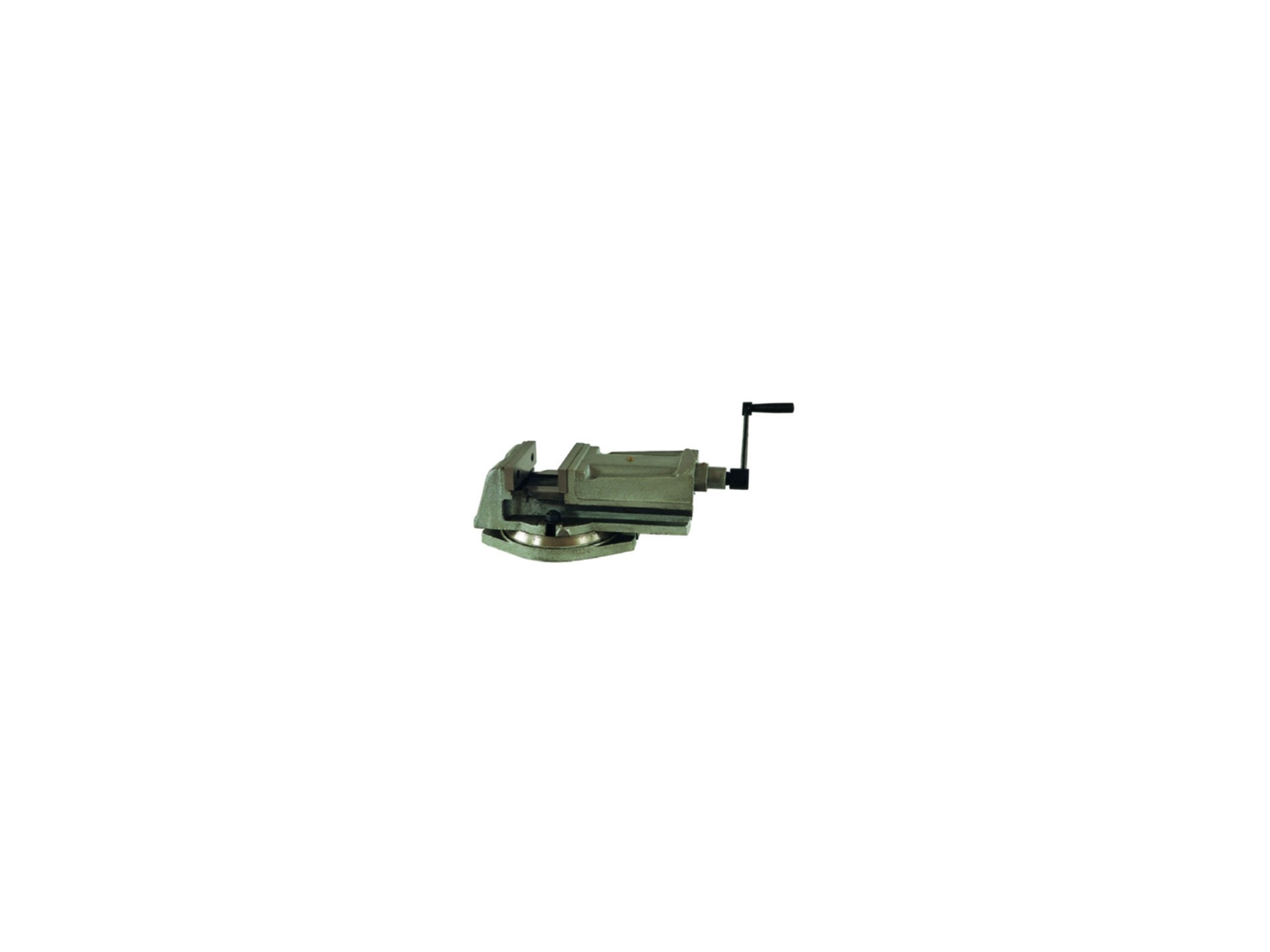

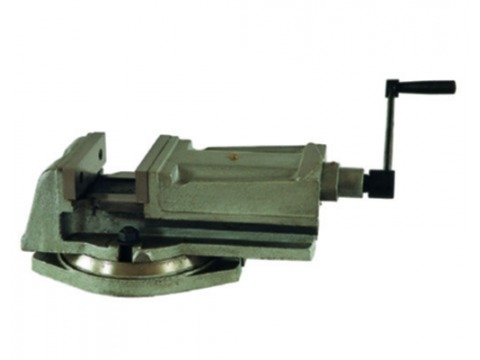

Тиски станочные предназначены для использования на фрезерных, шлифовальных станках для крепления обрабатываемых деталей и заготовок на стадии финишной обработке и доводке поверхностей. Имеют нормальный класс точности по ГОСТ 16518-96. Могут быть неповоротными и поворотными.
Тиски неповоротные | Тиски поворотные | А, мм | В, мм | С, мм | L, мм | W, мм | Н, мм |
Обозначение «Микрон» | Обозначение аналога, ГОСТ | Обозначение «Микрон» | Обозначение аналога, ГОСТ |
72.100.00 | 7200-0205 | 72.100.01 | 7200-0206 | 100 | 80 | 37 | 260 | 140 | 105 |
72.125.00 | 7200-0209 | 72.125.01 | 7200-0210 | 125 | 100 | 40 | 301 | 160 | 122 |
72.160.00 | 7200-0214 | 72.160.01 | 7200-0215 | 160 | 125 | 52 | 411 | 222 | 158 |
72.200.00 | 7200-0217 | 72.200.01 | 7200-0218 | 200 | 160 | 63 | 461 | 240 | 175 |
72.250.00 | 7200-0222 | 72.250.01 | 7200-0223 | 250 | 200 | 68 | 510 | 300 | 200 |
Точностные характеристики базирования зажимаемых в тисках заготовок
Параметр | Значение допуска |
Параллельность поверхности базирования заготовки и основания корпуса тисков | не более 0,025 мм на длине 100 мм |
Перпендикулярность неподвижной и подвижной губок к поверхности базирования заготовки | не более 0,050 мм на длине 100 мм |
Силовые элементы тисков выполнены из качественных материалов и обеспечивают усилие зажима в соответствии с ГОСТ 16518-96. Твёрдость направляющих 38…41 HRC, твёрдость губок не менее 52 HRC.
Гарантийный срок 12 месяцев со дня эксплуатации.
